Z-植物根系多光谱监测系统-RootFlur180

植物根系多光谱监测系统具有原位扫描加双目摄像拍摄的功能,通过拍照加扫描的方式获取根系图像。同时,该系统具有4种荧光蛋白激发光源,分别是CFP、GFP、RFP,YFP,这4种不同荧光光源实现蛋白的激发。主机获取根系对应图像后,通过分析软件进行根系图像描绘,得出根系参数值

产品功能

植物根系多光谱监测系统具有原位扫描加双目摄像拍摄的功能,通过拍照加扫描的方式获取根系图像。同时,该系统具有4种荧光蛋白激发光源,分别是CFPGFPRFPYFP,这4种不同荧光光源实现蛋白的激发。主机获取根系对应图像后,通过分析软件进行根系图像描绘,得出根系参数值。

主机部分

工作方式:该系统主机是双目拍照加扫描一体机,主机可直接由笔记本或平板USB 3.0接口驱动控制,无须外接控制箱或电源;扫描通过旋转扫描方式获取图像,拍照通过1200万像素双目显微拍照获取图像。同时,该主机系统具有荧光激发光源和滤光片自动切换功能。仪器内置可更换5AA电池供电,不换电情况下可连续工作8小时;控制软件有剩余电量百分比显示;

相机部件参数:主机配套微根管为外径90mm根管,主机程序能够控制系统自动切换光源和滤光片,无需手动操作;相机部分获取一次性拍照(非拼接)成像范围尺寸100mm*80mm,最大分辨率4800DPI,拍照用时1秒;

扫描部件参数:扫描功能下,有100DPI300DPI600DPI1200DPI四种分辨率可选,在1200DPI高分辨率模式下旋转扫描360使用时间10秒,旋转一次性扫描(非拼接)成像范围尺寸为22cm*28cm;控制软件可设定扫描图像传感器的增益系数来调节图像明暗;

温度浸水模块:该模块能够探测主机是否发生浸水,如果浸水,系统将自动进行报警提示,同时对主机进行断电保护。温度模块能够测量微根管内环境温度,(以上模块,与主机相兼容);

扫描成像多光谱光源系统:扫描成像功能下,能够使用白光、紫光、红光、绿光、蓝光、黄光、UV紫外光、青光多光谱扫描光源;对于黑土、红土明显及暗环境下土壤,在扫描功能传感器侧旁独立外置式超亮白光LED阵列照明,亮度从0-7110mcd程控可调,便于在及暗环境下区分根系与土壤;

拍照成像多光谱系统光源:拍照成像功能下的光谱光源独立于扫描成像多光谱光源,拍照功能下可使用白光、红光、绿光、蓝光、黄光、UV紫外光以及荧光激发光源;以上所有光源完全程控切换,无需手动调节,调节精度1‰;

荧光激发光源:荧光光源模块式安装,方便替换,滤光片轮由程控自动切换无需手动切换;独立可调荧光激发光源强度,可实现CFPGFPRFPYFP荧光蛋白激发;

延长杆:主机延长杆整体为不锈钢材质,带有毫米刻度,采用分段链接方式进行组装。每节延长杆长度25cm,定位孔结合定位卡盖可便于锁定深度;

微根管:微根管外径为9cm,管口采用硅胶内外双层密封圈密封,达到100%气密性;管体整体为非PMMA透明抗摔PC材质,底部含双层非胶粘密封圈密封;

软件程控调光:显微拍照视野功能下软件实现无手动旋钮调光,软件自动记忆档位,确保实验重复一致性;

控制方式:笔记本电脑或平板电脑等,进行主机控制、数据传输及数据存储等工作;

原位根系分析软件

原位根系分析软件能够测量多种单根或总根参数,包含加权平均角度、角度标准差、表面积、投影面积、长度、加权平均宽度、宽度标准差等;

原位根系分析软件功能界面具有多语言、放大缩小、图像拼接、图像分析、旋转等功能等功能;

软件打开图像界面能够对图像XY方向分辨率独立矫正,对图像做明暗对比度锐化处理;

软件能够一键分析根系水平、垂直分布参数,同时生物量界面具有去除土壤背景功能;

软件能够可粘贴复制根系、多节点框选反选、拖拽平移;

软件操作界面具有多文档功能,可同时打开多文档操作进行根系时空对比分析;

软件拓扑关系功能中,能够利用PregizerTopology、自定义三种拓扑模式进行根系关系分析;

软件具有RHSUCL两种色彩模式进行颜色分析;

信息及属性编辑功能:属性编辑功能能够对导入的图像进行旋转、分辨率(DPI)更改、图像尺寸修改、图像对比度调整、图像锐化处理等操作;信息编辑功能能够对采集图像的时间、地点、命名、事件记录、注释等信息进行编辑管理;

能用盒维数法自动测根系分形维数。可分析根瘤菌体积在根系中的占比,以客观确定根瘤菌体贡献量;

离体根系分析软件

根拓扑参数测定:根系拓扑关系中,三种拓扑模式功能下可进行PregizerTopology、自定义三种分级模式自由切换;

信息编辑功能:离体根系分析软件图像分析界面具有编辑采集图像的事件记录、注释、时间、地点、命名等信息管理功能;

颜色分析模式:离体分析软件具有RHS UCL两种彩色模式可选,能够对图像对象进行颜色信息分析;

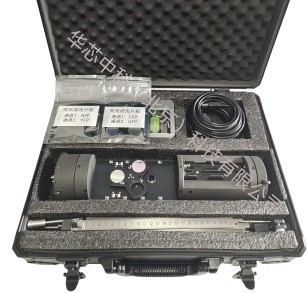

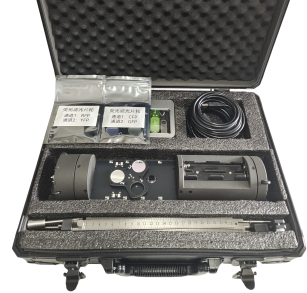

产品配置

植物根系多光谱监测系统主机 1台;

原位根系数据分析软件 1套;

离体根系数据分析软件1套;

1.5米不锈钢延长杆 1套;

深度定位卡盖1个;

电子材料 1份;

主机控制连接线 1根;

植物根系多光谱监测系统仪器箱 1个;

微根管30根;

安装工具1套;

仪器控制模块1
