多光谱植物原位根系成像系统-RootFlur140 Plus

1. 产品功能

系统通过不同荧光光源实现CFP、GFP、RFP，YFP4种蛋白的激发，结合原位扫描加双目摄像及拍摄的方式获取根系图像，通过专业根系分析软件进行根系图像描绘，得出多种根系结构参数。

2. 主机部分

2.1 工作方式：该主机为旋转扫描加1200万像素双目显微拍照采集一体式系统。主机配有荧光激发光源和滤光片自动切换功能，整机直接由笔记本或平板USB 3.0接口驱动；仪器内置可更换电池供电，不换电情况下可连续工作8小时；控制软件有剩余电量百分比显示；

2.2 拍照图像参数：根管外径90mm，主机一次性拍照（非拼接）成像范围100mm*80mm，分辨率4800DPI，拍照时间不超过1秒；主机程序控制自动切换滤光片和光源强度，无需手动操作。

2.3 扫描图像参数：根管外径90mm，主机一次性扫描（非拼接）成像范围22cm*28cm；分辨率分别为100DPI、300DPI、600DPI、1200DPI，在1200DPI分辨率下扫描360度时间不超过10秒；

2.4 温度浸水模块：可以探测根管温度，探测系统是否发生浸水，如果浸水，系统会自动进行报警提示并断电保护（以上模块与主机相兼容）；

2.5 荧光激发光源：独立可调荧光光源强度，可实现CFP、GFP、RFP，YFP荧光蛋白激发；荧光光源模块式安装简单，便于替换，滤光片轮由程控自动切换无需手动切换；

2.6 拍照多光谱光源系统：可以独立地在白光、UV紫外光（365nm）、红光（650nm）、绿光（521nm）、蓝光（460nm）、黄光（565nm）和荧光激发光源之间切换；荧光激发光源CFP（410nm）、GFP（450nm）、RFP（525nm）、YFP（500nm）。所有光源完全程控切换，无需手动调节，调节精度1‰；

2.7 扫描成像多光谱光源系统：在扫描模式功能下，可使用白光、红光（625nm）、绿光（525nm）、蓝光（485nm）、黄光（565nm）、紫光（430nm）、青光（485nm）多光谱扫描光源，完全程控光源切换，无需手动调节，调节精度1‰。针对黑土、红土，在扫描传感器侧旁独立外置式超亮白光LED阵列照明，亮度从0-7110mcd程控可调；

2.8 延长杆：采用不锈钢材质，分段链接方式，每节长度为25cm，带毫米刻度，定位孔可无极锁定深度；

2.9 软件程控调光：显微拍照视野，可通过软件实现调光，无手动旋钮，自动记忆档位，确保实验重复一致性；

2.10控制方式：便携式工作站能够可进行主机控制、数据传输及数据存储等工作；

3. 植物根系数据分析软件部分

3.1 能够测量多种单根或总根参数，如长度、加权平均宽度、宽度标准差、加权加权平均角度、角度标准差、表面积、投影面积等；

3.2 具有图像拼接、图像分析、旋转、多种语言等功能；

3.3 可对图像XY方向分辨率独立矫正，明暗对比度锐化处理；

3.4 可去除土壤背景，一键分析根系水平、垂直分布参数；

3.5 可粘贴复制根系、多节点框选反选、拖拽平移；

3.6 可同时打开多文档操作进行根系时空对比分析；

3.7 可利用Pregizer、Topology、自定义三种拓扑模式进行根系关系分析；

3.8 可利用RHS和UCL两种色彩模式进行颜色分析；

3.9 信息及属性编辑功能：可对采集图像的时间、地点、命名、事件记录、注释等信息进行编辑管理；属性编辑功能能够对导入的图像进行旋转、分辨率（DPI）更改、图像尺寸修改、图像对比度调整、图像锐化处理等操作；

3.10 可用盒维数法自动测根系分形维数，可分析根瘤菌体积在根系中的占比，客观确定根瘤菌体贡献量。

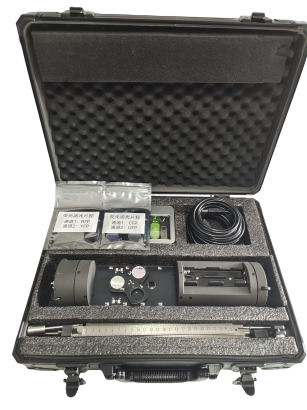

4. 配置

4.1 主机 1台

4.2 植物根系数据分析软件 1套

4.3 1.5米延长杆 1套

4.4 深度定位卡盖1个

4.5 控制连接线 1根

4.6 微根管10根

4.7 安装工具1套

4.8 仪器箱 1个
